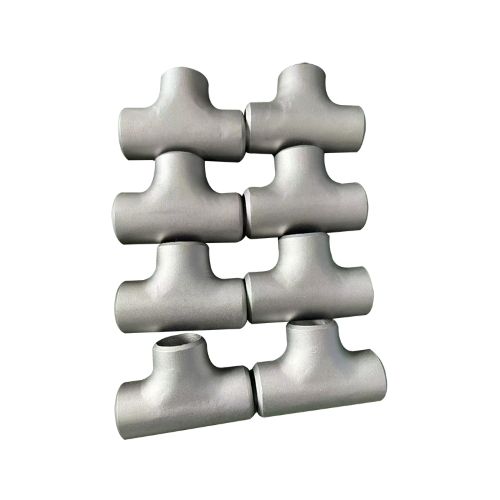

等徑三通鈦管件
詳細信息:
|
標準 |
ASME,JIS,DIN,GB,GOST，ISO |
|
材料 |
TA1，TA2，TA9,TA10.等 |
|
尺寸 |
DN15-DN1200 |
|
OEM |
支持 |
|
鈦表面處理 |
噴砂 |
|
工藝 |
焊接 |
|
等級 |
Gr1 Gr2 Gr3 Gr4 Gr5 .等 |
|
類型 |
三通管件 |
|
包裝 |
出口標準木箱，也可定制 |
|
應用領域 |
航空航天、石油化工、電力工業、船舶工業、機械工業、醫療機械等 |
規格：
|
公稱尺寸 |
坡口處外徑 d |
45°彎頭 |
||
|
I 系列 |
Ⅱ系列 |
管程C |
出口 M |
|
|
15 |
21.3 |
18 |
25 |
25 |
|
20 |
26.7 |
25 |
29 |
29 |
|
25 |
33.4 |
32 |
38 |
38 |
|
32 |
42.2 |
38 |
48 |
48 |
|
40 |
48.3 |
45 |
57 |
57 |
|
50 |
60.3 |
57 |
64 |
64 |
|
65 |
73.0 |
76 |
76 |
76 |
|
80 |
88.9 |
89 |
86 |
86 |
|
90 |
101.6 |
————— |
95 |
95 |
|
100 |
114.3 |
108 |
105 |
105 |
|
125 |
141.3 |
133 |
124 |
124 |
|
150 |
168.3 |
159 |
143 |
143 |
|
200 |
219.1 |
219 |
178 |
178 |
|
250 |
273.0 |
273 |
216 |
216 |
|
300 |
323.8 |
325 |
254 |
254 |
|
350 |
355.6 |
377 |
279 |
279 |
|
400 |
406. 4 |
426 |
305 |
305 |
|
450 |
457 |
480 |
343 |
343 |
|
500 |
508 |
530 |
381 |
381 |
|
550 |
559 |
———— |
419 |
419 |
|
600 |
610 |
630 |
432 |
432 |
|
… |
… |
… |
… |
… |
|
1 200 |
1 219 |
1 220 |
889 |
838 |
|
適用于DN600及以下的四通，DN650及其以上的三通和四通，推薦采用出口尺寸。 |
||||
